Расчет радиаторов отопления: как рассчитать необходимое количество и мощность

Грамотно устроенная отопительная система обеспечит жилье необходимой температурой и во всех комнатах в любую погоду будет комфортно. Но, чтобы передать тепло воздушному пространству жилых помещений, нужно знать необходимое количество батарей, ведь верно?

Выяснить это поможет расчет радиаторов отопления, основанный на вычислениях тепловой мощности, требуемой от устанавливаемых нагревательных приборов.

Вы никогда не делали таких вычислений и боитесь ошибиться? Мы поможем разобраться с формулами – в статье рассмотрен подробный алгоритм расчета, разобраны значения отдельных коэффициентов, используемых в процессе вычислений.

Чтобы вам было проще разобраться в тонкостях расчета, мы подобрали тематические фотоматериалы и формулы поясняющие принцип вычисления мощности отопительных приборов.

Упрощенный расчет компенсации теплопотерь

Любые вычисления базируются на определенных принципах. В основу расчетов требуемой тепловой мощности батарей закладывается понимание того, что хорошо работающие нагревательные приборы должны полностью компенсировать потери тепла, возникающие при их работе из-за особенностей отапливаемых помещений.

Для жилых комнат, находящихся в хорошо утепленном доме, расположенном, в свою очередь, в умеренном климатическом поясе, в некоторых случаях подойдет упрощенный расчет компенсации тепловых утечек.

Для таких помещений вычисления основываются на нормативной мощности 41 Вт, требующейся для обогрева 1 куб.м. жилого пространства.

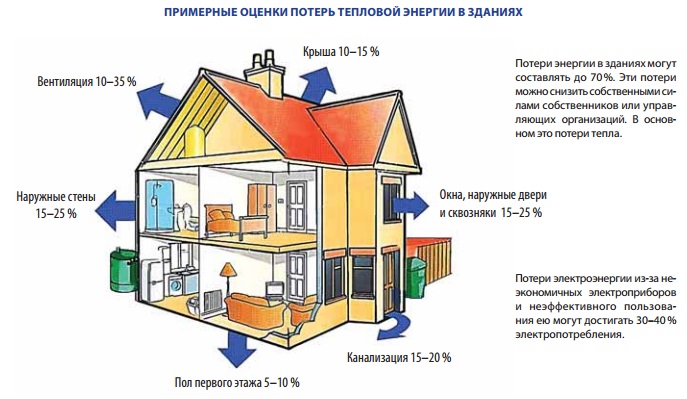

рассчет радиаторов отопления для загородного дома фото

Формула для определения тепловой мощности радиаторов, необходимой для поддержания в помещении оптимальных условий проживания такова:

Q = 41 х V

V – объем отапливаемой комнаты в кубических метрах.

Полученный четырехзначный результат можно выразить в киловаттах, сократив его из расчета 1 кВт = 1000 Вт.

Практический пример расчета тепловой мощности

Исходные данные:

Угловая комната без балкона на втором этаже двухэтажного шлакоблочного оштукатуренного дома в безветренном районе.

Длина комнаты 5,30 м Х ширина 4,30 м = площадь 22,79 кв.м.
Ширина окна 1,30 м Х высота 1,70 м = площадь 2,21 кв.м.
Высота помещения = 2,95 м.

Последовательность расчета:

Площадь комнаты в кв.м.:	S = 22,79
Ориентация окна – на юг:	R = 1,0
Количество внешних стен – две:	K = 1,2
Утепленность внешних стен – стандартная:	U = 1,0
Минимальная температура – до -35°C:	T = 1,3
Высота помещения – до 3 м:	H = 1,05
Помещение наверху – неутепленный чердак:	W = 1,0
Рамы – однокамерный стеклопакет:	G = 1,0
Соотношение площадей окна и комнаты – до 0,1:	X = 0,8
Положение радиатора – под подоконником:	Y = 1,0
Подключение радиатора – по диагонали:	Z = 1,0
Итого (не забыть умножить на 100):	Q = 2 986 Ватт

Ниже приводится описание расчета количества секций радиаторов и требуемого числа батарей. Он основывается на полученных результатах тепловых мощностей с учетом габаритов предполагаемых мест установки отопительных приборов.

Независимо от итогов, рекомендуется в угловых комнатах оснащать радиаторами не только подоконные ниши. Батареи следует устанавливать у «слепых» внешних стен или возле углов, которые подвергаются наибольшему промерзанию под воздействием уличного холода.

Удельная тепловая мощность секций батарей

Еще до выполнения общего расчета требуемой теплоотдачи отопительных приборов, необходимо решить, разборные батареи из какого материала будут устанавливаться в помещениях.

Выбор должен основываться на характеристиках системы отопления (внутреннее давление, температура теплоносителя). При этом не стоит забывать о сильно разнящейся стоимости радиаторов отопления.

О том, как правильно рассчитать нужное количество различных батарей для отопления, и пойдет речь дальше.

При теплоносителе в 70 °С стандартные 500-миллиметровые секции радиаторов из разнородных материалов обладают неодинаковой удельной тепловой мощностью «q».

чугун – q = 160 Ватт (удельная мощность одной чугунной секции). Радиаторы из этого металла подойдут для любой системы отопления.
сталь – q = 85 Ватт. Стальные трубчатые радиаторы могут работать в самых жестких условиях эксплуатации. Их секции красивы в своем металлическом блеске, но имеют наименьшую теплоотдачу.
алюминий – q = 200 Ватт. Легкие, эстетичные алюминиевые радиаторы надо устанавливать лишь в автономные отопительные системы, в которых давление меньше 7 атмосфер. Но по отдаче тепла их секциям нет равных.
биметалл – q = 180 Ватт. Внутренности биметаллических радиаторов сделаны из стали, а теплоотводящая поверхность – из алюминия. Эти батареи выдержат всякие режимы давлений и температур. Удельная тепловая мощность секций из биметалла тоже на высоте.

Приведенные значения q довольно условны и применяются для предварительного расчета. Более точные цифры содержатся в паспортах приобретаемых отопительных приборов.

Расчет количества секций радиаторов

Разборные радиаторы из любого материала хороши тем, что для достижения их расчетной тепловой мощности можно добавлять или убавлять отдельные секции.

Для определения нужного количества «N» секций батарей из выбранного материала придерживаются формулы:

N = Q / q

Q = рассчитанная ранее требуемая тепловая мощность устройств для обогрева комнаты,
q = мощность тепловая удельная отдельной секции предполагаемых для установки батарей.

Вычислив общее необходимое число секций радиаторов в помещении, надо понять, сколько всего батарей нужно установить. Этот расчет основывается на сравнении габаритов предполагаемых мест установки отопительных приборов и размеров батарей с учетом подводки.

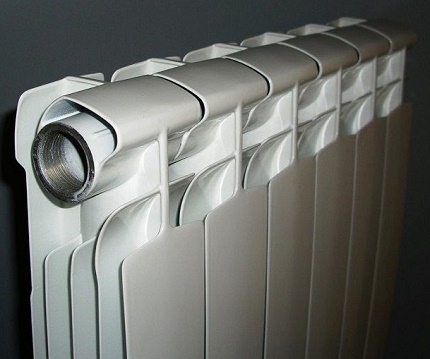

рассчет секций радиаторов отопления для загородного дома фото

Элементы батареи соединяются ниппелями с разнонаправленной наружной резьбой при помощи радиаторного ключа, одновременно в стыки устанавливаются прокладки.

Для предварительных подсчетов можно вооружиться данными о ширине секций разных радиаторов:

чугунных = 93 мм
алюминиевых = 80 мм
биметаллических = 82 мм

При изготовлении разборных радиаторов из стальных труб, производители не держатся за определенные стандарты. При желании поставить такие батареи, следует подходить к вопросу индивидуально.

Повышение эффективности теплоотдачи

При обогреве радиатором внутреннего воздуха помещения происходит также интенсивный нагрев внешней стены в области за батареей. Это ведет к дополнительным неоправданным потерям тепла.

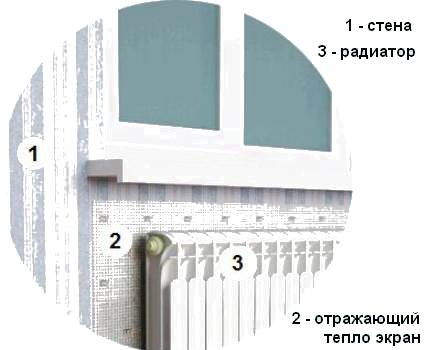

Предлагается для повышения эффективности теплоотдачи радиатора отгораживать отопительный прибор от наружной стены теплоотражающим экраном.

Рынок предлагает множество современных изоляционных материалов с отражающей тепло фольгированной поверхностью. Фольга защищает согретый батареей теплый воздух от контакта с холодной стеной и направляет его внутрь комнаты.

Для правильной работы границы установленного отражателя должны превышать габариты радиатора и с каждой стороны на 2-3 см выступать. Промежуток между отопительным прибором и поверхностью тепловой защиты следует оставлять величиной 3-5 см.

Для изготовления теплоотражающего экрана можно посоветовать изоспан, пенофол, алюфом. Из приобретенного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.

установка радиаторов отопления для загородного дома фото

Фиксировать экран, отражающий тепло отопительного прибора, на стене лучше всего силиконовым клеем или посредством жидких гвоздей.

Рекомендуется отделять лист изоляции от внешней стены небольшой воздушной прослойкой, например, с помощью тонкой пластиковой решетки.

Если отражатель стыкуется из нескольких частей изоляционного материала, места соединений со стороны фольги необходимо проклеивать металлизированной клейкой лентой.

Также возможно своими руками рассчитать и установить радиаторы для отопления, но лучше обратиться к специалистам-монтажникам для точного и правильного рассчета и эффективного монтажа, так как это делать самому могут возникнуть проблемы с отоплением Вашего помещения.
