Водяной теплый пол: особенности, преимущества и монтаж

Перед началом отопительного сезона нужно подумать о том, что комфортный климат в доме невозможен без надежного источника тепла. Иногда традиционной отопительной системы бывает мало. Как правило эта проблема актуальна для просторных помещений. Теплый пол – отличная альтернатива таким дополнительным источникам тепла.

Системы водяных теплых полов стали широко применяться как функциональное и эффективное источник отопления помещений. До недавних пор эта система считалась достаточно дорогой и был ограничен выбор по комплектующим, однако сегодня ситуация изменилась в обратную сторону – материалы пред’явлены широким ассортиментом и разной цене, от известных европейских до отечественных производителей. Тем более, если у вас есть небольшие технические или сантехнические навыки и знания, то организовать монтаж водяного теплого пола под силу своими руками, но во избежание в процессе монтажа и эксплуатации различных технических нюансов, наша компания рекомендует обязательно доверить монтаж теплого пола опытным специалистам, которые будут гарантировать долгий и надежный срок эксплуатации.

Водяной теплый пол – это отличная альтернатива радиаторном отоплению дома и, безусловно, она имеет свои конструктивные отличительные особенности, а также свою специфику в технических расчетах (это расчет теплопотерь помещений, гидравлическое сопротивление контуров, мощность, среднее значение температуры теплоносителя и другие).

В целом, учитывать специфику и конструктивную трудоемкость монтажа, например, сборник водяного теплого пола занимает больше времени, чем размещение и подключение электрического теплого пола. Вы создаете надежную систему, которая превосходит по производительности радиаторную систему, а экономически целесообразнее чем электрические теплые полы. В противоположность традиционного радиаторного отопления, теплый пол создает другой вид при распределении теплого потока. Радиаторы отопления как правило располагают под окнами для получения естественной конвекции в результате которой разогретый воздух имею движение верх по потолку, не обогревая в первую очередь помещение.

Далее в результате охлаждения, воздух опускается на нижние уровни, снова получает тепло от радиаторов и снова движется к потолку. При таком распределении тепла максимально прогретый воздух будет расположено под потолком и возле радиаторов, а температура у потолка будет все время самая высокая.

Пол в свою очередь, имеет слабый прогрев и по этой причине получает значительно низкую температуру. Ситуации отличается в случае с теплым полом, здесь элементы, которые отвечают за нагрев, одинаково размещении по всей площади пола, в том случае тепло исходит со всей поверхности в виде излучения, благодаря тому чувствуется более комфортно, а сама поверхность пола прогревает комнату по всей. Следуя санитарно-гигиеническим нормам оптимальной для организма человека является температура окружающей среды +18°С, при использовании теплого пола, где непосредственно ноги соприкасаются с полом воздух будет прогрет до +22°С, а воздуха в средней части помещении, где находится голова человека прогреется до +18°С.

Водяная система теплого пола – это совокупность встроенных труб с горячей водой, которые расположены между напольным покрытием и основой, которая выполнена из дерева или бетона. Теплоноситель, который перемещается по трубам, равномерно прогревает всю площадь пола. Слоя воздуха непосредственно у пола являются самыми нагретыми сильнее чем верхние, что способствует оптимальному комфорта и микроклимата в помещении.

Сама система водяного пола отличается в регулировании температуры в помещении в процессе эксплуатации, например от электрического теплого пола, которые руководствуются простым подключением к комнатного термостата, но при правильной организации они экономные последних. Так как на обогрев 10 квадратных метров помещения, при мощности 15 Вт на один метр квадратный, на работу системы электрических теплых полов необходимо использовать электроэнергии в размере 1,5 кВт/ч, в это время при использование такого количества электроэнергии водяной теплый пол будет производительнее и прогреет площадь в три раза большую, притом будет применяться температура теплоносителя 30-50°С.

Время, затраченное на начальный разогрев помещении для водяных полов меньше, а КПД значительно высокий. Следует учитывать, что водяной теплый пол экологически безопасна, в ней выключении электромагнитные колебания и опасные пары, которые могут возникать от ПВХ-изоляции электрического кабеля. Для помещений с большой площадью, водяные теплые полы лучше в качестве основного источника отопления, в то время как электрические полы при больших затратах энергии не все время справляются с обогревом такого типа помещений.

Водяной теплый пол обладает преимуществами, которые выгодно отличают ее от отопительных систем радиаторного и конверторного типа.

Основным теплоносителем в системе водяного теплого пола служит горячая вода или незамерзающая жидкость на основе гликоля, а сам принцип функционирования системы достаточно простой. Вместо радиаторов отопления в пол монтируется труба, которая оснащена высокой гибкостью и предназначена для циркуляции по ней горячего теплоносителя. Следовательно, пере монтажом является необходимость тщательно подойти к выбору трубы для теплого пола.

Для данной цели нужно подбирать трубы, в которых высокий уровень теплопроводности, отличной гибкостью и минимальным показателем гидравлического сопротивления. Оптимальный вариант для циркуляции теплоносителя-трубы которые изготовлены из полимерных материалов, устойчивых и надежных.

Стандартно прокладку труб водяного теплого пола производят в песчано-цементную стяжку. Это обязательное условие определено спецификой монтажа: структура стяжки предусматривает устойчивость к ударам и большом удельном давлении (500 Н / см.кв), тем самым она выполняет функцию защиты труб от механических повреждений и воздействий различных веществ. Также следует учитывать, что сама труба имеет большой диаметр, в следствие чего поверхность площади, которая контактирует с окружающим пространством мала, а воздух, обладая хорошими теплоизоляционными свойствами, будет препятствовать тепловому распределению, поэтому трубы непосредственно взаимодействуют с материалом стяжки пола, которая в результате выполняет роль нагревательного элемента с большой теплоотдачей.

Поэтому соблюдение технологических требований при создании поверхности, необходимой для правильного расположения труб, является важным условием. Сначала пол освобождается от частиц мусора и по возможности максимально от пыли, обязательно оценивается горизонтальный уровень поверхности, так как разница в высоте сторон комнаты приведет к тому, что толщина основной стяжки, в которой будут находится трубы, будет иметь разные показатели, в результате поверхность пола будет передавать нагрев неравномерно.

Следующим шагом будет размещение на поверхности выровненного пола гидроизоляционной пленки. Она необходима для защиты от попадания влаги с уровней, расположенных внизу. После этого по периметру комнаты проклеивается демпферная лента, которая уравновешивает влияние теплового расширения песчано-цементной стяжки. Имея высоту 10-15 см, лента позволяет перекрывать толщину теплоизоляции и слой стяжки. Когда монтажные работы будут закончены, необходимо срезать ненужные участки ленты.

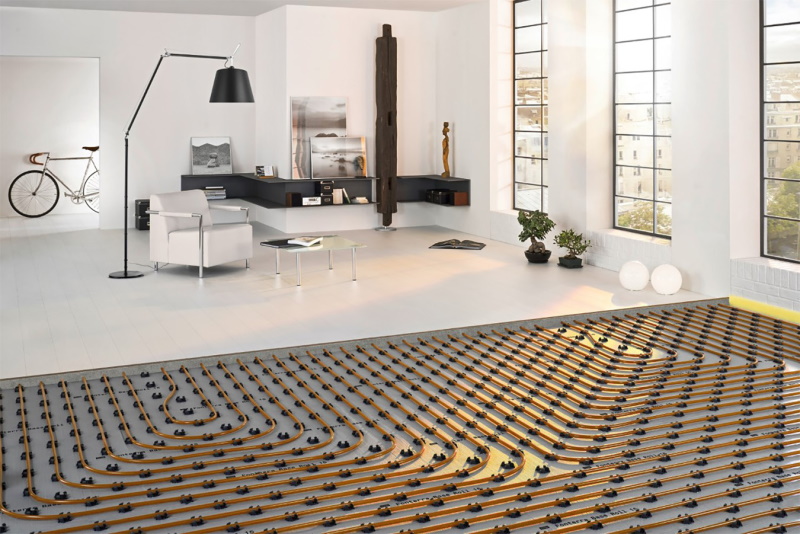

Перед началом размещения труб необходимо предусмотреть наличие теплоизоляции. Так же важную роль играет метод укладки труб. Есть три варианта размещать трубы на поверхности пола: параллельный способ в виде змейки, спиральный - в виде улитки и комбинированный, когда соединяются оба способа.

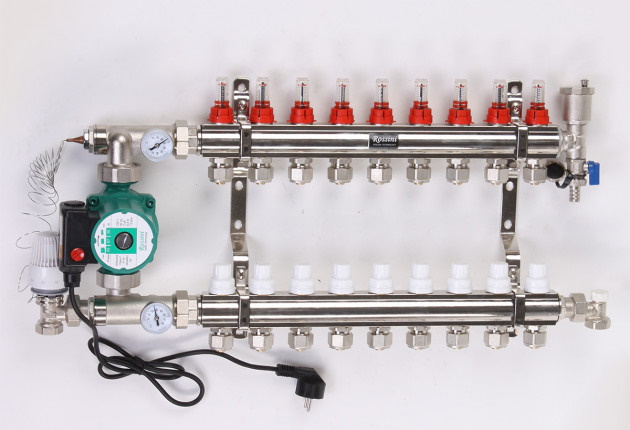

После раскладки труб приступаем к подключению труб к распределительного коллектора. Его функциональное назначение правильно и равномерно распределять теплоноситель по отопительным контурам. Коллекторы, предназначенные для работы систем водяного теплого пола, специально комплектуются регуляторами расхода, которые корректируют и правильно распределяют необходимое количество теплоносителя по всем отопительным контурам. Это обусловлено тем, что длина труб каждого контура часто имеет разное значение, и при равном количестве теплоносителя, в более короткий по длине контур будет поступать теплоноситель с температурой выше, чем в длинный.

в Наибольшей степени худший вариант, когда теплоноситель вообще не имеет доступа в контур наибольшей длины через высокое гидравлическое сопротивление, потому что теплоноситель будет стремиться пойти по кратчайшему пути с наименьшим сопротивлением. Уложенные и закрепленные трубы легко подсоединяются к коллектора, для этого один конец трубы фиксируют на штуцере коллектора, которая отвечает за подачу теплоносителя, используя для этой цели коллекторные фитинги, и начинают укладку контура постепенно разматывая трубу, желательно таким образом, чтобы каждая петля была уложена цельным куском. Это делается для того, чтобы исключить дополнительные соединения и минимизировать риск протечек. После того как труба размещена на поверхности изолятора и зафиксирована, оставшийся конец трубы подключают к штуцеру коллектора, отвечающего за обратную подачу теплоносителя. И таким образом подключаются каждый отдельный контур.

На заключительном этапе, перед тем как будет проведена окончательная заливка песчано-цементным раствором, всю систему проверяют на герметичность. Для того чтобы проверить систему, в нее необходимо закачать воду или воздух под давлением, которое превышает рабочее в полтора раза, при этом показатели тестируемого давления должны быть не менее 0,6 Мпа или 6 бар. На первом этапе, в течение 30 минут, давление не должно снизиться более чем на 0,06 МПа. На втором этапе в течение 2 часов, показатели давления не должны снизиться более чем на 0,02 МПа. Если система прошла испытываемое тестирования, приступаем к последнему этапу - выполнение укладки стяжки, минимальная высота которой поверх труб 3 см, а максимальная - 7 см.

Важно помнить о том, что укладка самой стяжки необходимо проводить при трубах, которые находятся под рабочим давлением, и желательно в стяжку добавлять специальный пластификатор бетона, который улучшает пластичность и эластичность стяжки, что уменьшает растрескивания и увеличивает срок эксплуатации. Для того чтобы начать эксплуатацию теплого пола, необходимо 30 дней, так как за это время стяжка полностью высохнет и приобретет все свои свойства. В течение этого времени необходимо исключить включение теплого пола до того момента, так как существует риск ее растрескивания. После того как все этапы пройдены, водяной теплый пол считается готовой к эксплуатации.
