Комплект 3-ходовой + сервопривод Afriso (ARV385, ARM343) DN32, Kvs 15, 1338534

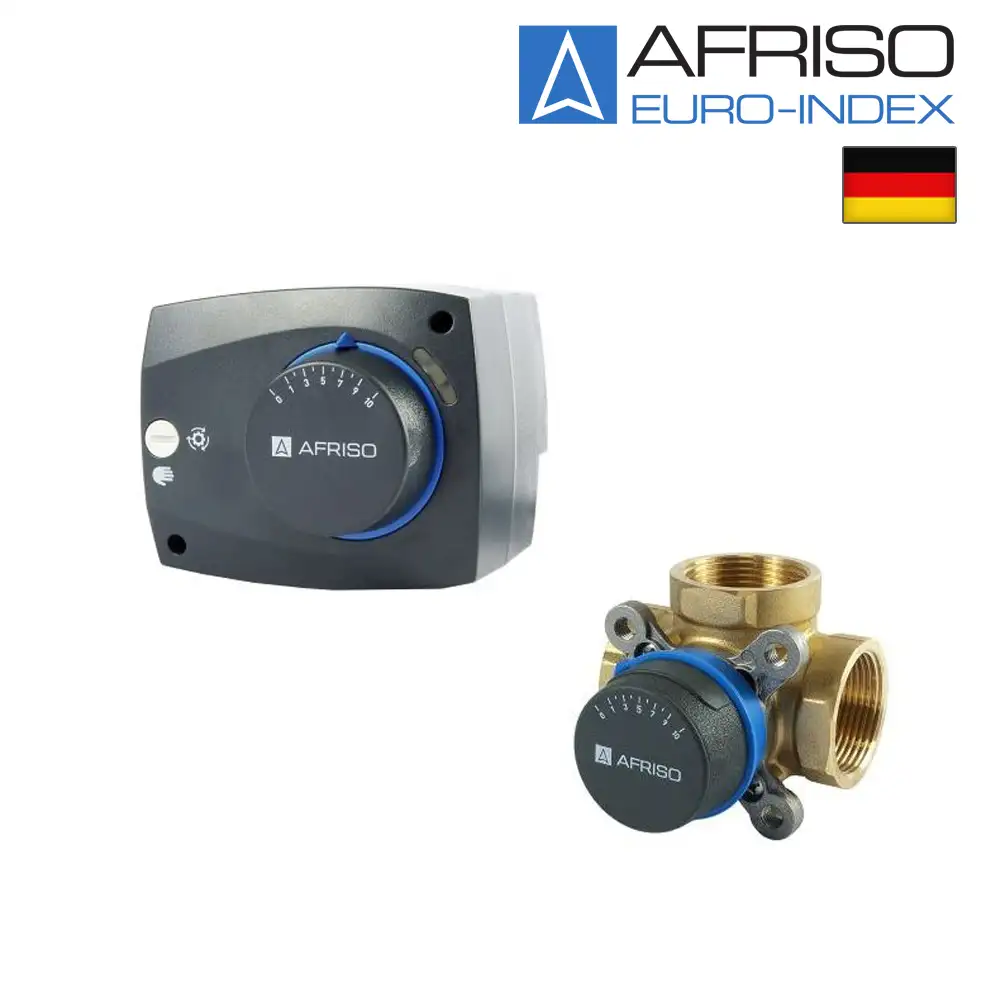

Комплект 3-ходовой + сервопривод Afriso (ARV385, ARM343)

В состав набора входит 3-ходовой поворотный смесительный клапан ARV 385 с внутренней резьбой и привод электрический ARM 343 с три точеным управлением. Привод включает в себя монтажный комплект для клапанов ESBE VRG и Danfoss HRB.

3-ходовой клапан ARV 385 – это смесительный клапан, который, изготовлен из латуни, клапан Afriso ARV оборудован ручкой для ручной регулировки. Клапаны смесительные 3-ходовые Afriso ARV используются там, где необходимая температура воды, достигается путем смешивания, в соответствующих пропорциях горячей води из твердотопливного котла. 3-ходовые клапаны Afriso ARV также могут быть использованы как клапаны переключения, когда требуется разделить струю воды из котла на два контура. Разборчивая шкала, которая, расположена на крыше ручки, позволяет, точно определить степень открытия клапана.

Каждый 3-ходовой клапан Afriso поставляется с двумя крышками со шкалой: один со шкалой от «0 до 10», а вторую со шкалой от «10 до 0». Это облегчает настройку показания степени открытия клапана в разных положениях монтажа. 3-ходовые клапаны ARV могут сотрудничать с приводами ARM с углом поворота 90°, и это позволяет автоматизировать их работу. Клапаны Африсо могут использоваться в системах с чистой водой или водой содержащей до 50% гликоля.

Как управлять системой отопления с помощью 3-ходового клапана Afriso ARV?

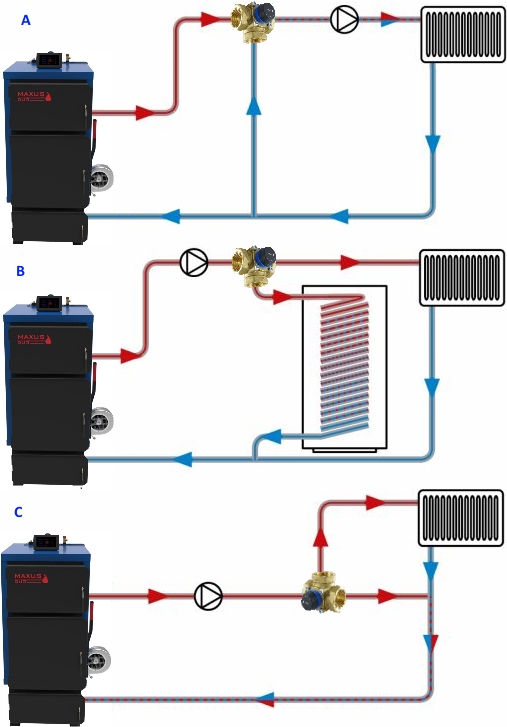

В зависимости от места монтажа циркуляционного насоса относительно смесительного клапана, он может выполнять функцию смешивания двух потоков воды различных параметров и функций, комбинированного переключателя или разделения потока воды. На схеме «а» показана установка с циркуляционным насосом, который установленный за смесительным клапаном.

В случае монтажа насоса перед смесительным клапаном, как показано на схемах «b и c», установив крайние позиции смесительного клапана, Вы можете переключать поток воды непосредственно на буфер или теплообменник (схема «b»). Установив клапан в промежуточных положениях, разделяется частично поток воды на питание и назад, регулируя тем самым мощность установки, а также повышает температуру обратной воды котла (схема «с»).

Сервопривод Afriso ARM 343 – это электрический привод, который предназначен для управления поворотными смесительными клапанами. Диапазон поворота 90°. Возможна работа в ручном режиме. Сервопривод Afriso оборудован современной конструкцией и привлекательным внешним видом. Шкала на ручке определяет степень открытия клапана. Светодиоды указывают направление вращения клапана.

Есть возможность ручного управления клапаном, благодаря применению специальной муфты. Сервопривод ARM 343 оснащен системой, которая защищает цилиндр от повреждения в момент фиксации клапана. Сервопривод Африсо не требует технического обслуживания. Поставляется с электрическим кабелем длиной 2 метра.

Характеристика комплекта Afriso ARV 385 + ARM 343

• DN: 32
• Kvs: 15 м3/ч
• подключение: Rp1¼''
• материал корпуса: латунь
• напряжение питания: 230 V AC
• время поворота на 90°: 120 секунд
• крутящий момент: 6 Нм
• тип управления: 3-точечный

Интернет компания «SvitTepla» - это поставщик продукции польской продукции Afriso. Наша компания поставляет только оригинальное оборудование от производителя. Купить комплект Afriso 3-ходовой клапан ARV 385 + сервопривод ARM 343 по доступной цене можно, если обратиться за профессиональной помощью к менеджерам компании «SvitTepla» которые с радостью предоставлять Вам необходимую информацию и помогут правильно подобрать комплектующие от лучшего производителя Afriso.
