Прокладка теплотрассы для системы отопления своими руками

В статье рассмотрен ряд аспектов, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении.

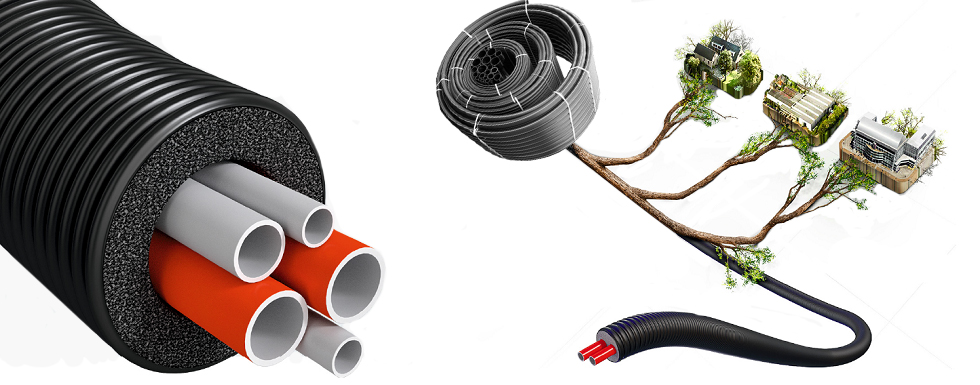

монтаж трубы для теплотрассы своими руками фото

Современность и надежность - это требования, которые сейчас требуются в области технического оснащения каждого здания. Аналогичные требования должны быть применены и к внешним установкам. Внешние установки, находящиеся в земле, подвергаются воздействию многих факторов, таких как температура, влажность, большие нагрузки, напряжения и т. В соответствии с ISO15875, предполагается, что срок эксплуатации и нагрева трубопроводов отопления и водоснабжения планируется в течение 50 лет (например, при температуре 90 ° С и давлении до примерно 10 бар).

Предварительно утепленные трубы изготавливаются из опорной трубки, предназначенной для соответствующей среды с соответствующими параметрами (трубы нагрева, трубы для транспортировки питьевой воды, трубы, которые используются в системах отопления и охлаждения, и трубы для переноса других жидкостей) и изоляционный кожух. Среди других важных параметра, влияющих на быстрый монтаж, гибкость, которая облегчает прокладку и обход препятствий и т.п., устойчивость к старению материала опорной трубы и изоляции.

Как правило использования предварительно изолированных труб стало весьма актуальным в настоящее время, ведь газовые котлы, которые требовали не много, дополняются альтернативными источниками тепла. Твердотопливные системы такие как котлы на дрова нуждаются в идеале отдельного помещения, или располагаются при гаражах или ином хозяйственном помещении на участке. Таким образом лучше всего располагать топливо для котла и оптимизировать процесс обслуживания установки в целом.

Современные решения мировых производителей расширяет выбор изоляционных материалов труб, их энергосберегающие свойства сведены к минимальным потерям. В качестве изоляционных материалов широко распространенные варианты изоляции с вспененного полиэтилена, пенополиуретана, вспененного циклопентаном пенополиуретана, каучука, минеральной или стеклянной ватой и пенопластом.

Предварительно изолированные трубы

Изоляция трубы для теплотрассы должна обеспечивать тепловую защиту и защиту от повреждений трубы, размещенной внутри, внешних воздействий. Важно учесть чтобы свойства материала изоляции обеспечивали долгосрочную надежную работу всей системы. Поверхностный слой должен обеспечивать герметичность, защиту от проникновения грунтовых вод, дождевой воды и тому подобное. Также во время работ, прокладки труб, намотка, сгибание верхней изоляционный слой испытывает нагрузки напряжения. В доступных на рынке трубах является защитный кожух, изготовленный из различных материалов, от тонкой ПЭ-фольги к пластиковым оболочек, устойчивых к внешним воздействиям, что обеспечивает защиту от повреждения и проникновения влаги и других факторов в слой изоляции.

Для обеспечения надежной работы установки, выполненной из предварительно изолированных труб, следует позаботиться о правильном транспортировки и хранения: избегать повреждений, ударов и солнечного излучения во время хранения. Трубы лучшего качества оснащены защитными пробками для защиты от попадания грязи внутрь трубы, их не следует удалять во время транспортировки/хранения и только после составления во время соединения.

Некоторые из производителей предлагают конечные колпачки, усадочные пробки, которые после монтажа труб защищают слой изоляции от влаги внешней среды и тому подобное. Защита труб с заглушками такого типа особенно важен в системах, где внешняя среда наносит вред изоляционном слоя (например, в предварительно утепленных трубах, где изоляционным слоем является пенополиуретан).

Предварительно изолированные трубы - установка в грунт

При глубине траншеи до 120 см рекомендуется выполнять раскоп без укрепления стенок траншей (в зависимости от грунта) для более глубоких раскопок рекомендуется выполнять V-образные раскопки. Предварительно изолированные трубы следует устанавливать, сохраняя глубину промерзания, в соответствии с зонами крупнейших морозов в Украине. В связи с необходимостью сохранения определенной гибкости трубы следует соблюдать требования производителей по прокладке труб при низких температурах (например, через затвердевания пластика не рекомендуется прокладывать трубы при температурах ниже 5°C ).

На рисунке 1 представлены примерные размеры отдельных почвенных слоев при установке двух несовместимое предварительно изолированных труб в траншеи.

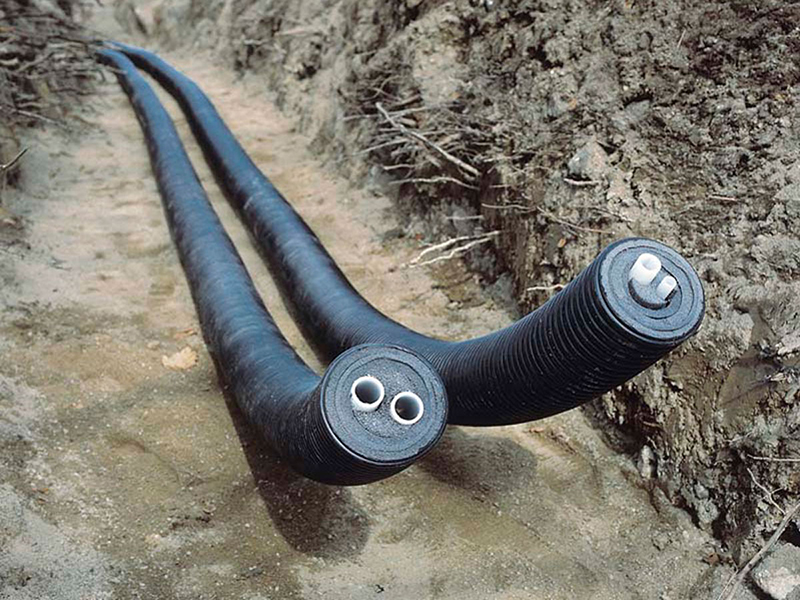

Установки трубы в грунт фото

Правильно подготовленный почвенный слой песка "B" имеет существенное влияние на допустимые нагрузки во время эксплуатации установки. Следует отметить, что минимальное покрытие "C+D" не учитывает нагрузку автомобильных транспортных средств, дорожное движение. При изготовлении установок с предварительно изолированных труб в грунте, чтобы обеспечить герметичность и надежность установок в случае разветвления, следует использовать направления, соответствующие изоляционные соединители, колодцы и т. Такие элементы также обеспечивают соответствующие условия работы, позволяющие нам осуществлять соединения (защищать от попадания почвы, грунтовые воды).

Предварительно утепленные трубы - монтаж на почву, в доме

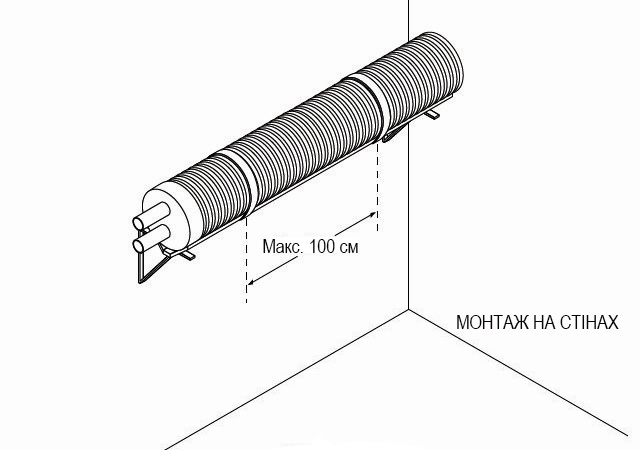

Как при установке в зданиях, по этажам, под потолками, вдоль стен и на земле, следует придерживаться рекомендаций поставщика системы, включая надлежащее размещение опорных точек. Пример установки в помещении ниже: используя опорные точки крепления, как на рисунке 2 (на расстоянии 1 м), мы обеспечиваем защиту трубы от сил на изгиб и перекос. ненадлежащее устройства пунктов поддержки креплений может привести к серьезных повреждений, такие установки также исключаются из гарантийных условий, предоставляемых производителями.

Установки трубы в доме на стену фото

В случае прохода через стен следует позаботиться о том, чтобы отверстия были загерметизированы должным образом: гладкая поверхность с соответствующим диаметром просверленного отверстия позволит сделать плотное примыкание.

Инсталляционные соединения

Для обеспечения правильной эксплуатации установки с предварительно утепленных труб, проложенных как в земле, так и на поверхности и т.д., очень важно сделать надежные соединения, чтобы обеспечить их герметичность и надежность системы в целом. Прежде чем осуществить соединение - независимо от того, с какой системой мы имеем дело - не забудьте подготовить трубу правильным способом, разрезать внутреннюю трубу под прямым углом, заглушку и тому подобное. При подключении соблюдайте инструкций поставщика, используя соответствующие прокладки, шайбы и т. д. а также детали, которые обеспечат герметичность соединения. На рынке доступны системы с латунными и пластиковыми типами соединений.

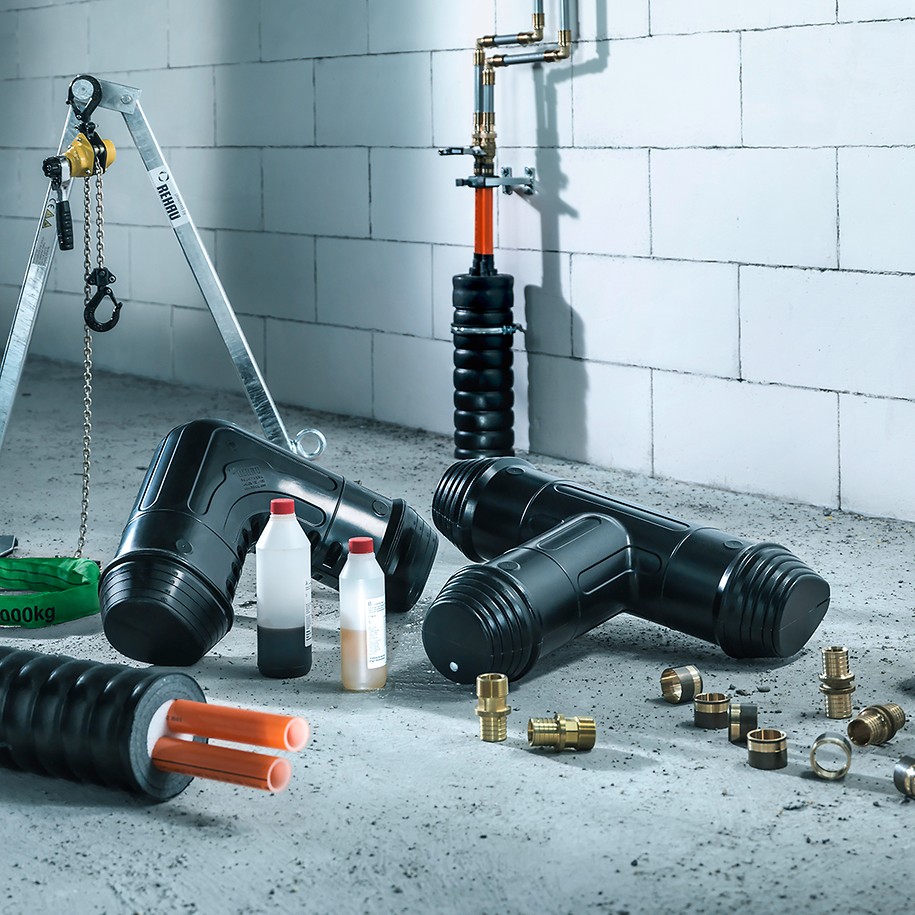

Тройник в системе теплотрассы фото

После того, как соединение выполнено, необходимо испытания установки под давлением, которое должно пройти до засыпки траншей. При отсутствии документации о проведении таких испытаний гарантию подтвердить нельзя. Испытания на давление проводится в два этапа и заключается в обеспечении испытательного давления в 1,5 раза больше допустимого рабочего давления. Давление нужно давать два раза в течение 30 мин с интервалом 10 минут. В течение 30 минут наблюдения испытательное давление не должен опускаться ниже 0,6 бар, и одной точке испытываемой системы не было разгерметизации. После успешного начального испытания оставьте систему под давлением на 2 часа. По истечении этого времени давление, записанный после первоначального испытания не должен опускаться ниже 0,2 бар.

Теплотрасса для дома своими руками

Теплотрасса от котельного помещения до дома-это самый идеальный метод организовать автономную отопительную система непосредственно в загородном доме. Если котельное помещение еще отсутствует, то необходимо заняться его проектированием. При строительстве котельной в непосредственной близости от дома нужно, чтобы внешний вид котельного помещения гармонично сочетался с дизайном дома и ландшафтом.

При наличии готового помещения возникает вопрос о создании надежной теплотрассы от котельной до дома. Для достижения данной цели используются специальные трубы для отопительной системы. Выбор производителей данной продукции сейчас довольно широк. Можно использовать подручные средства и материалы и сделать теплотрассу от котельной до дома своими руками.

Теплотрасса от котельного помещения до дома – это ответственное оборудование. Работу по прокладке теплотрассы лучше всего доверить профессиональным монтажникам, имеющие много опыта в монтаже данного оборудования. При прокладке теплотрассы от котельного помещения к дому, основная труба должна монтироваться на глубине близкой о глубины промерзания. Это дает возможность снижать неблагополучные воздействия окружающей среды на теплоноситель.

Теплотрасса представляет собой защитный кожух из гофрированного полиэтилена. Внутри кожуха расположена теплоизоляция из вспененного PEX с закрытыми порами. Она обеспечивает защиту внутренних труб от замерзания и передачи тепла окружающей среде.

труба для теплотрассы своими руками фото

Внутри теплоизоляции расположена труба из сшитого полиэтилена для теплоносителя. В зависимости от назначения количества труб она меняется. Максимальная температура теплоносителя составляет 95°C. Для строительства теплотрассы от котельного помещения до дома, часто применяется обычно двухтрубная система, это и есть подающая и обратная трубы. Так как кроме отопления в загородном доме необходимо еще и горячая вода, тогда при прокладке теплотрассы необходимо применение как минимум четырех трубной системе для обеспечения постоянной циркуляции теплоносителя. Соединение труб для теплотрассы осуществляется по применению специальных фитингов.

Какие факторы необходимо учитывать при монтаже теплотрассы

давление теплоносителя, которое вызывает кольцевое и продольное напряжение растяжки в трубах
температура теплоносителя. Помимо непосредственного термического воздействия, она изменяет структуру магистрали
температура почвы. Особенно сильно влияет этот фактор зимой
степень деформации почвы. На теплотрассу оказывают влияние любые его перемещения-смещение, посадка и другие
напряжение сгиба трубы-на ее прокладку может подействовать воздействие окружающей среды
вертикальное воздействие сверху-нагрузка со стороны верхнего слоя почвы
обратное воздействие снизу на нижнюю и боковую часть теплотрассы со стороны основной массы почвы
действие вибрации от транспортных средств, производимых недалеко земляных работ
воздействие влаги почвой, талой воды и осадков

Несмотря на простоту доступности материалов, монтаж теплотрассы от котельного помещения до вашего дома, не стоит выполнять своими руками, необходимо довериться профессионалам. Именно они учтут все эти факторы, правильно рассчитывают тепловые потери, помогут подобрать нужные материалы, применяется специальный инструмент, который дает возможность быстро и эффективно выполнять монтаж теплотрассы.

И наконец

Засыпки котлована должно выполняться слоями толщиной 20 см и ручной трамбовкой (до высоты около 50 см следует утрамбовать вручную, выше - с помощью вибрационного оборудования). Следите за тем, чтобы удалить острые предметы из почвы до засыпки. В почве над трубой, непосредственно над установленными трубопроводами, следует использовать предупредительную пленку с указанием опасности, внизу есть труба под давлением.

В статье рассмотрены многие аспекты, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении. Благодаря надлежащей внимательности и соблюдению инструкций производителя, используя высококачественные системы, мы можем обеспечить безопасность и безопасность такой установки.

В частных домовладениях источник тепла не часто находится в доме. Для того, чтобы обеспечить эффективную систему отопления, доставить теплоноситель в помещение необходимо с минимальными потерями. Независимо от того, где проложена - под землей или над землей - следует позаботиться о выборе труб с наиболее подходящего материала и об обеспечении качественной теплоизоляции. В противном случае до 25% тепла даже не дойдет «до двери».
