Прокладка тепллотраси для системи опалення своїми руками

У статті розглянуто ряд аспектів, пов'язаних з монтажем попередньо ізольованих труб, що впливають на експлуатацію, надійну роботу, герметичність попередньо ізольованих труб, закладених в грунт на поверхню землі або в приміщенні.

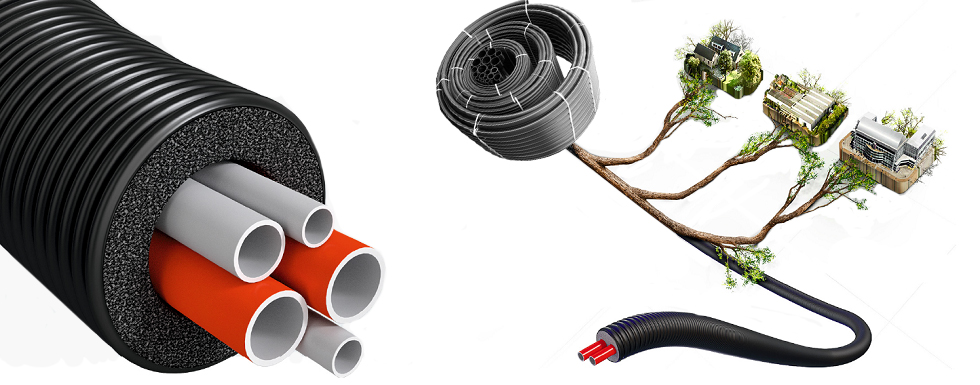

монтаж труби для теплотраси своїми руками фото

Сучасність і надежность - це вимоги, які зараз потрібні в області технічного оснащення кожної будівлі. Аналогічні вимоги повинні бути застосовані і до зовнішніх установок. Зовнішні установки, що знаходяться в землі, піддаються впливу багатьох факторів, таких як температура, вологість, великі навантаження, напруги і т. відповідно до ISO15875, передбачається, що термін експлуатації і нагріву трубопроводів опалення та водопостачання планується протягом 50 років (наприклад ,при температурі 90 & deg; З і тиску до приблизно 10 бар).

Попередньо утеплені труби виготовляються з опорної трубки, призначеної для відповідного середовища з відповідними параметрами (труби нагріву, труби для транспортування питної води, труби, які використовуються в системах опалення та охолодження, і труби для перенесення інших рідин) і ізоляційний кожух. Серед інших важливих параметра, що впливають на швидкий монтаж, гнучкість, яка полегшує прокладку і обхід перешкод і т.п., стійкість до старіння матеріалу опорної труби та ізоляції.

Як правило використання попередньо ізольованих труб стало вельми актуальним в даний час, адже газові котли, які вимагали не багато, доповнюються альтернативними джерелами тепла. Твердопаливні системи такі як котли на дрова потребують ідеалі окремого приміщення, або розташовуються при гаражах або іншому господарському приміщенні на ділянці. Таким чином найкраще розташовувати паливо для котла і оптимізувати процес обслуговування установки в цілому.

Сучасні рішення світових виробників розширює вибір ізоляційних матеріалів труб, їх енергозберігаючі властивості зведені до мінімальних втрат. В якості ізоляційних матеріалів широко поширені варіанти ізоляції з спіненого поліетилену, пінополіуретану, спіненого циклопентаном пінополіуретану, каучуку, мінеральної або скляною ватою і пінопластом.

Попередньо ізольовані труби

Ізоляція труби для теплотраси повинна забезпечувати тепловий захист і захист від пошкоджень труби, розміщеної всередині, зовнішніх впливів. < strong>важливо врахувати< / strong> щоб властивості матеріалу ізоляції забезпечували довгострокову надійну роботу всієї системи. Поверхневий шар повинен забезпечувати герметичність, захист від проникнення ґрунтових вод, дощової води тощо. Також під час робіт, прокладки труб, намотування, згинання верхньої ізоляційний шар відчуває навантаження напруги. У доступних на ринку трубах є захисний кожух, виготовлений з різних матеріалів, від тонкої ПЕ-фольги до пластикових оболонок, стійких до зовнішніх впливів, що забезпечує захист від пошкодження і проникнення вологи та інших факторів в шар ізоляції.

Для забезпечення надійної роботи установки, виконаної з попередньо ізольованих труб, слід подбати про правильне транспортування і зберігання: уникати пошкоджень, ударів і сонячного випромінювання під час зберігання. Труби кращої якості оснащені захисними пробками для захисту від попадання бруду всередину труби, їх не слід видаляти під час транспортування/зберігання і тільки після складання під час з'єднання.

Деякі з виробників пропонують кінцеві ковпачки, усадочні пробки, які після монтажу труб захищають шар ізоляції від вологи зовнішнього середовища тощо. Захист труб з заглушками такого типу особливо важливий в системах, де зовнішнє середовище завдає шкоди ізоляційному шару (наприклад, в попередньо утеплених трубах, де ізоляційним шаром є пінополіуретан).

Попередньо ізольовані труби-установка в грунт

при глибині траншеї до 120 см рекомендується виконувати розкоп без зміцнення стінок траншей (в залежності від грунту) для більш глибоких розкопок рекомендується виконувати V-подібні розкопки. Попередньо ізольовані труби слід встановлювати, зберігаючи глибину промерзання, відповідно до зон найбільших морозів в Україні. У зв'язку з необхідністю збереження певної гнучкості труби слід дотримуватися вимог виробників з прокладання труб при низьких температурах (наприклад, через затвердіння пластика не рекомендується прокладати труби при температурах нижче 5°C ).

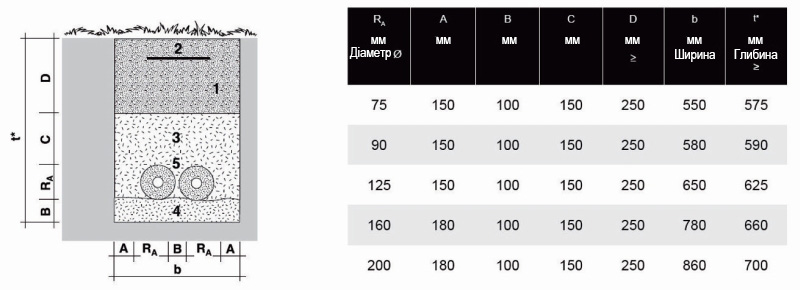

Па малюнку 1 представлені приблизні розміри окремих грунтових шарів при установці двох несумісних попередньо ізольованих труб в траншеї.

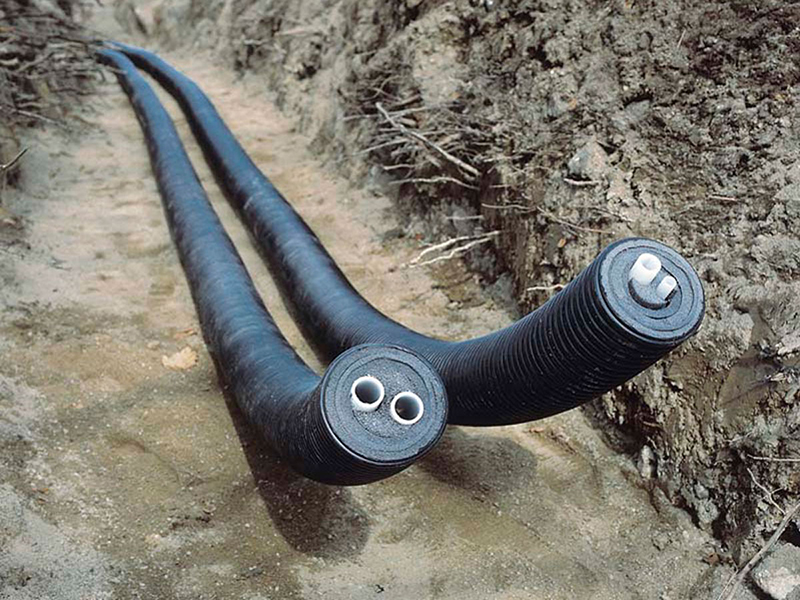

Установка труби в грунт фото

Правильно підготовлений грунтовий шар піску "B" має істотний вплив на допустимі навантаження під час експлуатації установки. Слід зазначити, що мінімальне покриття "C+D" не враховує навантаження автомобільних транспортних засобів, дорожній рух. При виготовленні установок з попередньо ізольованих труб в грунті, щоб забезпечити герметичність і надійність установок в разі розгалуження, слід використовувати напрямки, відповідні ізоляційні з'єднувачі, колодязі і т. Такі елементи також забезпечують відповідні умови роботи, що дозволяють нам здійснювати з'єднання (захищати від попадання грунту, грунтові води).

Попередньо утеплені труби-монтаж на грунт, в будинку

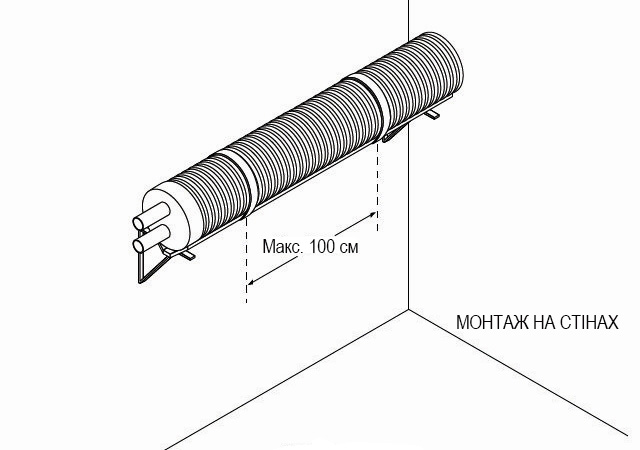

Як при установці в будівлях, по поверхах, під стелями, уздовж стін і на землі, слід дотримуватися рекомендацій постачальника системи, включаючи належне розміщення опорних точок. Приклад установки в приміщенні нижче: використовуючи опорні точки кріплення, як на малюнку 2 (на відстані 1 м), Ми забезпечуємо захист труби від сил на вигин і перекіс. неналежне пристрої підтримки кріплень може призвести до серйозних пошкоджень, такі установки також виключаються з гарантійних умов, що надаються виробниками.

Установки труби в будинку на стіну фото

У разі проходу через стін слід подбати про те, щоб отвори були загерметизовані належним чином: гладка поверхня з відповідним діаметром просвердленого отвору дозволить зробити щільне примикання.

Інсталяційні з'єднання труби для теплотраси

Для забезпечення правильної експлуатації установки з попередньо утеплених труб, прокладених як в землі, так і на поверхні і т.д., дуже важливо зробити надійні з'єднання, щоб забезпечити їх герметичність і надійність системи в цілому. Перш ніж здійснити з'єднання - незалежно від того, з якою системою ми маємо справу - не забудьте підготувати трубу правильним способом, розрізати внутрішню трубу під прямим кутом, заглушку тощо. При підключенні дотримуйтесь інструкцій постачальника, використовуючи відповідні прокладки, шайби і т. д. а також деталі, які забезпечать герметичність з'єднання. На ринку доступні системи з латунними і пластиковими типами з'єднань.

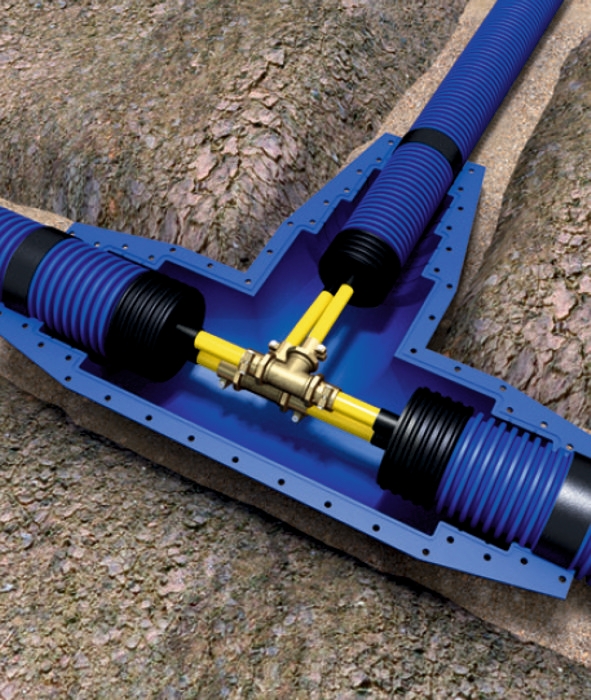

трійник в системі теплотраси фото

Після того, як з'єднання виконано, необхідно випробування установки під тиском, яке повинно пройти до засипки траншей. При відсутності документації про проведення таких випробувань гарантію Підтвердити не можна. Випробування на тиск проводиться в два етапи і полягає в забезпеченні випробувального тиску в 1,5 рази більше допустимого робочого тиску. Тиск потрібно давати два рази протягом 30 хв з інтервалом 10 хвилин. Протягом 30 хвилин спостереження випробувальний тиск не повинен опускатися нижче 0,6 бар, і одній точці випробовуваної системи не було розгерметизації. Після успішного початкового випробування залиште систему під тиском на 2 години. Після закінчення цього часу тиск, записаний після початкового випробування не повинен опускатися нижче 0,2 бар.

Теплотраса для будинку своїми руками

Теплотраса від котельного приміщення до будинку-це найідеальніший метод організувати автономну опалювальну систему безпосередньо в заміському будинку. Якщо котельне приміщення ще відсутня, то необхідно зайнятися його проектуванням . При будівництві котельні в безпосередній близькості від будинку потрібно, щоб зовнішній вигляд котельного приміщення гармонійно поєднувався з дизайном будинку і ландшафтом.

При наявності готового приміщення виникає питання про створення надійної теплотраси від котельні до будинку. Для досягнення даної мети використовуються < strong>спеціальні труби для опалювальної системи. Вибір виробників даної продукції зараз досить широкий. Можна використовувати підручні засоби і матеріали і зробити теплотрасу від котельні до будинку своїми руками.

Теплотраса від котельного приміщення до будинку – це відповідальне обладнання. Роботу з прокладання теплотраси найкраще довірити професійним монтажникам, які мають багато досвіду в монтажі даного обладнання. При прокладанні теплотраси від котельного приміщення до будинку, основна труба повинна монтуватися на глибині близькій про глибини промерзання. Це дає можливість знижувати неблагополучні впливу навколишнього середовища на теплоносій.

Теплотраса являє собою захисний кожух з гофрованого поліетилену. Усередині кожуха розташована теплоізоляція зі спіненого PEX з закритими порами. Вона забезпечує захист внутрішніх труб від замерзання і передачі тепла навколишньому середовищу.

труба для теплотраси своїми руками фото

Всередині теплоізоляції розташована труба із зшитого поліетилену для теплоносія. Залежно від призначення кількості труб вона змінюється. Максимальна температура теплоносія становить 95 °C. Для будівництва теплотраси від котельного приміщення до будинку, часто застосовується зазвичай двотрубна система, це і є подає і зворотна труби. Так як крім опалення в заміському будинку необхідно ще й гаряча вода, тоді при прокладці теплотраси необхідно застосування як мінімум чотирьох трубній системі для забезпечення постійної циркуляції теплоносія. З'єднання труб для теплотраси здійснюється по застосуванню спеціальних фітингів.

Які фактори необхідно враховувати при монтажі теплотраси

тиск теплоносія, яке викликає кільцеве і поздовжнє напруження розтяжки в трубах
температура теплоносія. Крім безпосереднього термічного впливу, вона змінює структуру магістралі
температура грунту. Особливо сильно впливає цей фактор взимку
ступінь деформації грунту. На теплотрасу впливають будь-які його переміщення-зміщення, посадка та інші
напруга згину труби-на її прокладку може подіяти вплив навколишнього середовища
вертикальний вплив зверху-навантаження з боку верхнього шару грунту
зворотний вплив знизу на нижню і бічну частину теплотраси з боку основної маси грунту
дія вібрації від транспортних засобів, вироблених поблизу земляних робіт
вплив вологи грунтом, талої води і опадів
дія біологічних складових-наявність грибків, бактерій, здатних до розкладання

Незважаючи на простоту доступності матеріалів, монтаж теплотраси від котельного приміщення до Вашого будинку, не варто виконувати своїми руками, необхідно довіритися професіоналам. Саме вони врахують всі ці фактори, правильно розраховують теплові втрати, допоможуть підібрати потрібні матеріали, застосовується спеціальний інструмент, який дає можливість швидко і ефективно виконувати монтаж теплотраси.

Завершення

Засипки котловану повинно виконуватися шарами товщиною 20 см і ручним трамбуванням (до висоти близько 50 см слід утрамбувати вручну, вище - за допомогою вібраційного обладнання). Слідкуйте за тим, щоб видалити гострі предмети з грунту до засипки. У грунті над трубою, безпосередньо над встановленими трубопроводами, слід використовувати попереджувальну плівку із зазначенням небезпеки, внизу є труба під тиском.

У статті розглянуто багато аспектів, пов'язаних з монтажем попередньо ізольованих труб, що впливають на експлуатацію, надійну роботу, герметичність попередньо ізольованих труб, закладених в грунт на поверхню землі або в приміщенні. Завдяки належній уважності та дотриманню інструкцій виробника, використовуючи високоякісні системи, ми можемо забезпечити безпеку та безпеку такої установки.

У приватних домоволодіннях джерело тепла не часто знаходиться в будинку. Для того, щоб забезпечити ефективну систему опалення, доставити теплоносій в приміщення необхідно з мінімальними втратами. Незалежно від того, де прокладена - під землею або над землею - слід подбати про вибір труб з найбільш підходящого матеріалу і про забезпечення якісної теплоізоляції. В іншому випадку до 25% тепла навіть не дійде «до дверей».
