Ізоляція для труб опалення: види та особливості

Щоб забезпечити ефективну роботу систем водопостачання, каналізації, опалення та кондиціонування потрібно використовувати утеплення для трубопроводів. Якісна теплоізоляція дає можливість зберегти температуру теплоносія, збільшує термін експлуатації труб та економить кошти домовласників. В залежності від типу інженерних систем та умов експлуатації використовуються різні види теплоізоляції труб, а також різні матеріали утеплення.

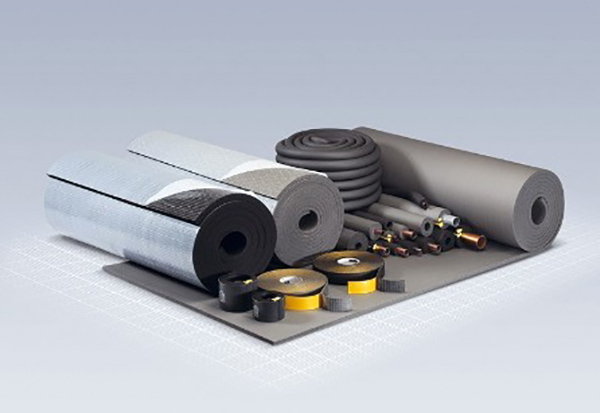

трубна теплоізоляція для опалення, водопостачання фото

Сфери застосування теплоізоляції для труб:

утеплення гарячого та холодного водопостачання
теплоізоляція труб опалення
ізоляція труб системи кондиціонування
ізоляція труб в холодильних інсталяціях
ізоляція каналізаційних труб
захист труб від корозії та механічних пошкоджень

Теплоізоляційні матеріали для труб бувають декількох видів: ізоляція на основі мінеральної вати у вигляді матів та базальтових циліндрів, спінений каучук, спінений поліетилен. Вибираючи той чи інший матеріал, необхідно враховувати умови експлуатації трубопроводу, температуру теплоносія, діаметр труб та інші. Розглянемо детально кожний вид матеріалів.

Ізоляції трубопроводів систем опалення, водопостачання та каналізації не завжди приділяють гідну увагу. І марно. Адже практично всі виробники опалювальних труб настійно рекомендують її застосовувати. Використання теплоносія для труб дає наступні переваги.

Система опалення та гарячого водопостачання

ізоляція трубопроводів дає можливість запобігти надлишкових та незапланованих втрат тепла у замонолічених трубопроводах застосування трубної ізоляції сприяє компенсації лінійних розширень
теплоізоляція труб опалення, прокладених на вулиці, зберігає тепло та запобігає їхньому замерзанню в холодну пору року
захищає металопластикові та поліпропіленові труби від механічних пошкоджень

Система холодного водопостачання

теплоізоляція на трубопроводі холодної води запобігає появі конденсату
система каналізації
застосування теплоізоляції на каналізаційних трубах значно зменшує шум
запобігає появі конденсату

Для виготовлення теплоізоляції для труб на сьогоднішній день найбільш широко застосовуються наступні матеріали:

Пінополіетилен (спінений поліетилен)

теплоізоляція з спіненого поліетилену фото

При монтажі опалення, водопостачання, каналізації, трубна ізоляція із поліетилену в даний час знаходить найбільш широке застосування. По співвідношенню ціна/якість – це кращий вибір. Ізоляція із спіненого поліетилену виготовляється в двох основних видах: двометрові трубки та полотно. Може мати захисне покриття із алюмінієвої фольги, поліетилену та інших матеріалів.

Експлуатаційні характеристики

коефіцієнт теплопровідності - 0,043Вт/м*К (при 40°С)
коефіцієнт опору дифузії пари водяного - > 3000
діапазон робочих температур від – 80°С до +95°С
група горючості - Г1 і Г2 (важкогорючі матеріали)
краща сфера застосування - опалювальні, каналізаційні, вентиляційні системи
допоміжні матеріали для монтажу — клей і скотч
форма поставки - трубки діаметром 6-160 мм, товщина стінки - 6-30 мм

Розбіг цін утеплювача для труб з пінополіетилену дуже великий. Ціна трубної ізоляції від китайського виробника може бути в 5-7 разів дешевше, ніж від Європейського. Правда і якістю вона набагато нижче.

Спінений каучук

За експлуатаційними характеристиками трубна ізоляція з синтетичного спіненого каучуку перевершує всі інші типи. Даний тип ізоляції для труб часто застосовується в самих відповідальних інженерних системах, там де потрібна стійкість до високих або дуже низьких температур, ультрафіолетовому випромінюванню та вогнестійкості. Типорозмірний ряд каучукового утеплювача в основному такий як і у пінополіетилену.

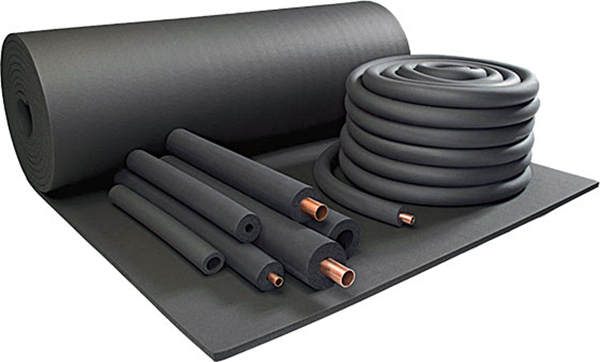

теплоізоляція з спіненого каучуку фото

Основні експлуатаційні характеристики

коефіцієнт теплопровідності - 0,038 Вт / м*к (при 40°С)
коефіцієнт опору дифузії пари водяного - > 7000
діапазон робочих температур -80 град. С до +95° С, високотемпературна до 175.°С
група горючості - Г1
краща сфера застосування - холодильні, кондиціонерні системи
допоміжні матеріали для монтажу — клей і скотч
форма поставки-трубки діаметром 6 - 160 мм, товщина стінки - 6-32 мм
ізоляція стійка до впливу ультрафіолетових променів

Компанія Svittepla рекомендує теплоізоляцію з спіненого каучуку від виробника KAIFLEX.

Пінополіуретан

Ізоляція із пінополіуретану являє собою жорстку ізоляцію, яка призначена для утеплення трубопроводів. Можливе покриття різними типами гідроізоляції: фольгований пергамін, пергамін, фольга, поліетиленова плівка та інші. Однією з головних переваг трубної ізоляції такого типу – це низька трудомісткість монтажу.

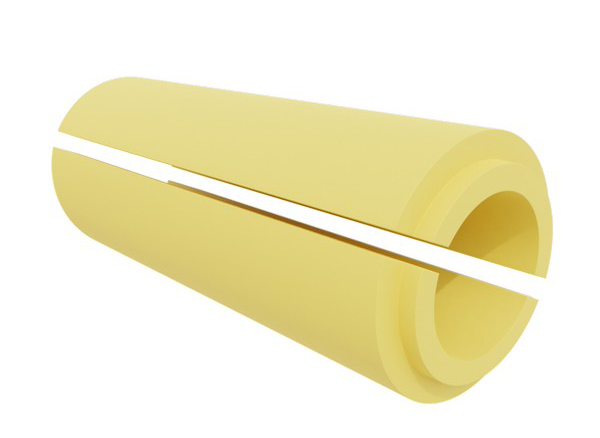

теплоізоляція з пінополіуретану фото

Технічні характеристики

коефіцієнт теплопровідності - 0,035 Вт / м * К
коефіцієнт опору дифузії пари водяного - > 16
діапазон робочих температур – 150°С до +120°С
група горючості - Г3
краща сфера застосування - трубопроводи опалення та гарячого водопостачання
допоміжні матеріали для монтажу - бандажі (затискачі)
форма поставки - напівциліндри для діаметрів 32 - 1020 мм, товщина стінки — 40 мм або на замовлення, Довжина — 1-1,5 м.

Коефіцієнт теплопровідності

Здатність матеріалу до збереження теплової енергії характеризується таким показниками як коефіцієнт теплопровідності (λ). Одиниця виміру Вт/(м*К) вказує кількість теплоти, яке проходить через площу в 1 м. кв. та товщину матеріалу 1 метр за 1 секунду при різниці температур 1°С. Чим менша величина (λ), тим більш високими теплоізоляційними властивостями володіє матеріал. Головна роль в теплоізоляційних властивостях матеріалу належить мікроскопічним повітряним порам. Температура матеріалу має важливе значення, при визначені коефіцієнту теплопровідності. Тому можна проводити тільки при однакових температурах.

Коефіцієнт теплопровідності	*λ(0°C) Вт//(мК)**
Скловата	0,033 - 0,042
Мінеральна вата	0,032 - 0,056
Спінений поліетилен	0,032 - 0,038
Спінений синтетичний каучук	0,033 - 0,040
Пінополіуретан	0,030 - 0,043
Пінополістирол	0,030 - 0,042

Щільність

Щільність відношення маси тіла (m) до його об’єму (V) виражається такою фізичною величиною як щільність. В основному, збільшення температури веде до збільшення щільності, але деякі речовини (наприклад: вода, бронза, чавун) ведуть себе по іншому.

Щільність	p (кг/м³)
Скловата	30 - 100
Мінеральна вата	35 - 100
Спінений поліетилен	25 - 45
Спінений синтетичний каучук	41 - 80
Пінополіуретан	60 - 100
Пінополістирол	15 - 35

Коефіцієнт опору дифузії водяного пару

Коефіцієнт опору дифузії водяного пару (μ) - безрозмірна величина. Вона висловлює відношення проникності сухого повітря до паро-проникності матеріалу. Дане значення (μ) показує, наскільки кращий матеріал опору проходження водяного пару, ніж сухе повітря. Чим більше значення (μ) тим стабільніша теплопровідність та довший термін експлуатації трубної ізоляції. Особливо важливе значення цей показник має для холодильних систем. При негативному перепаді температур (μ) – фактор повинен бути не менше 3500, для особливо важких умов не менше – 7000.

Коефіцієнт опору дифузії водяного пару	(μ)
Скловата	2
Мінеральна вата	2
Спінений поліетилен	2700 - 3500
Спінений синтетичний каучук	2000 - 10000
Пінополіуретан	16
Пінополістирол	16

Пожежобезпечність

Застосування, технічної ізоляції регламентується нормами та правилами. Для ізоляції інженерних систем в житлових та адміністративних будівлях застосування матеріалів НГ, Г1, Г2.

*НГ (негорючі) - не здатні горіти на повітрі
*Г1, Г2 (важкогорючі) — здатні горіти при наявності джерела запалювання і не здатні при його видаленні
*Г3, Г4 — горючі) - самозаймаються або загоряються при впливі джерела запалювання, самостійно горять після його видалення

Пожежобезпечність	Горючість
Скловата	НГ
Мінеральна вата	НГ
Спінений поліетилен	Г1, Г2
Спінений синтетичний каучук	Г1
Пінополіуретан	Г2
Пінополістирол	Г1

Всі представлені види ізоляції прості у використанні. Порожнисті ізоляційні труби розрізаються по шву та легко одіваються на трубопровід. Після монтажу, шви покриваються спеціальний клеєм. Надіємось що, ця стаття допомогла Вам зорієнтуватися в різновидах методів теплоізоляції труб для опалення та вибрати для себе оптимальний варіант.
