Пальник мультипаливний MTM CTB 180, 2804209

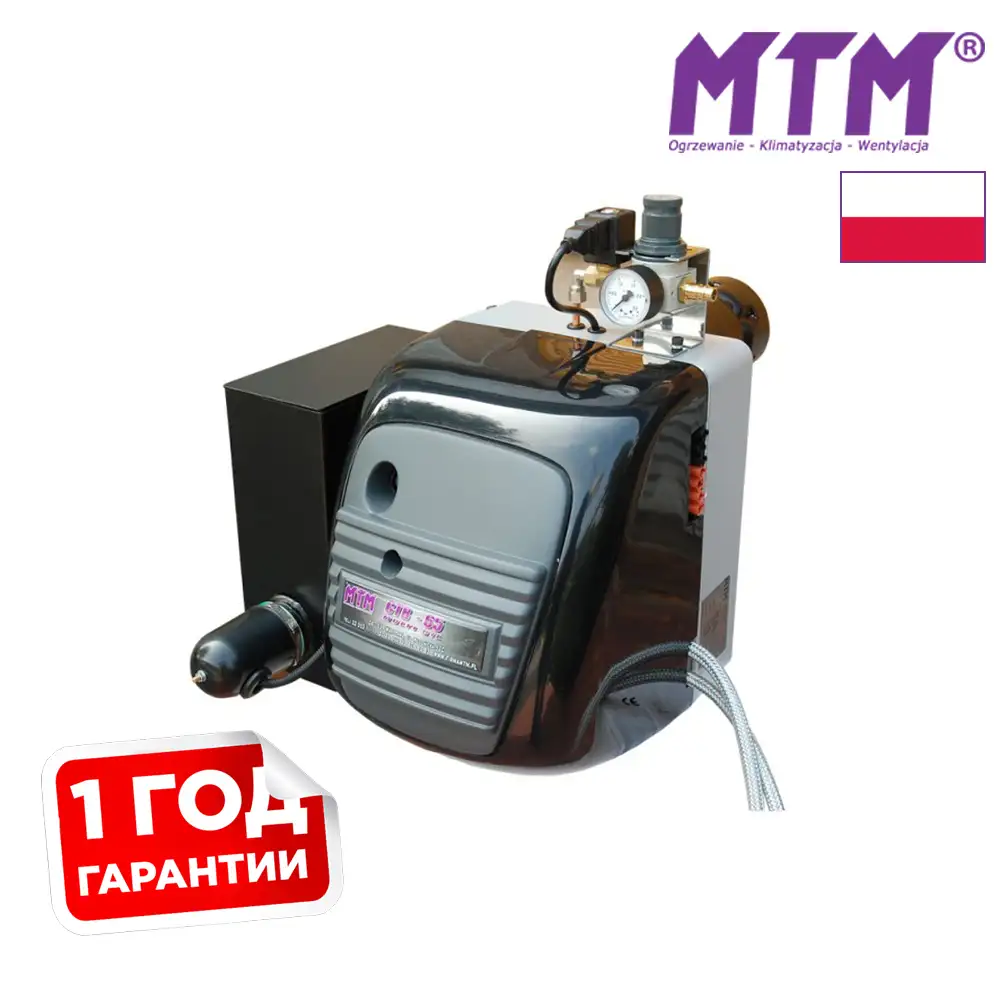

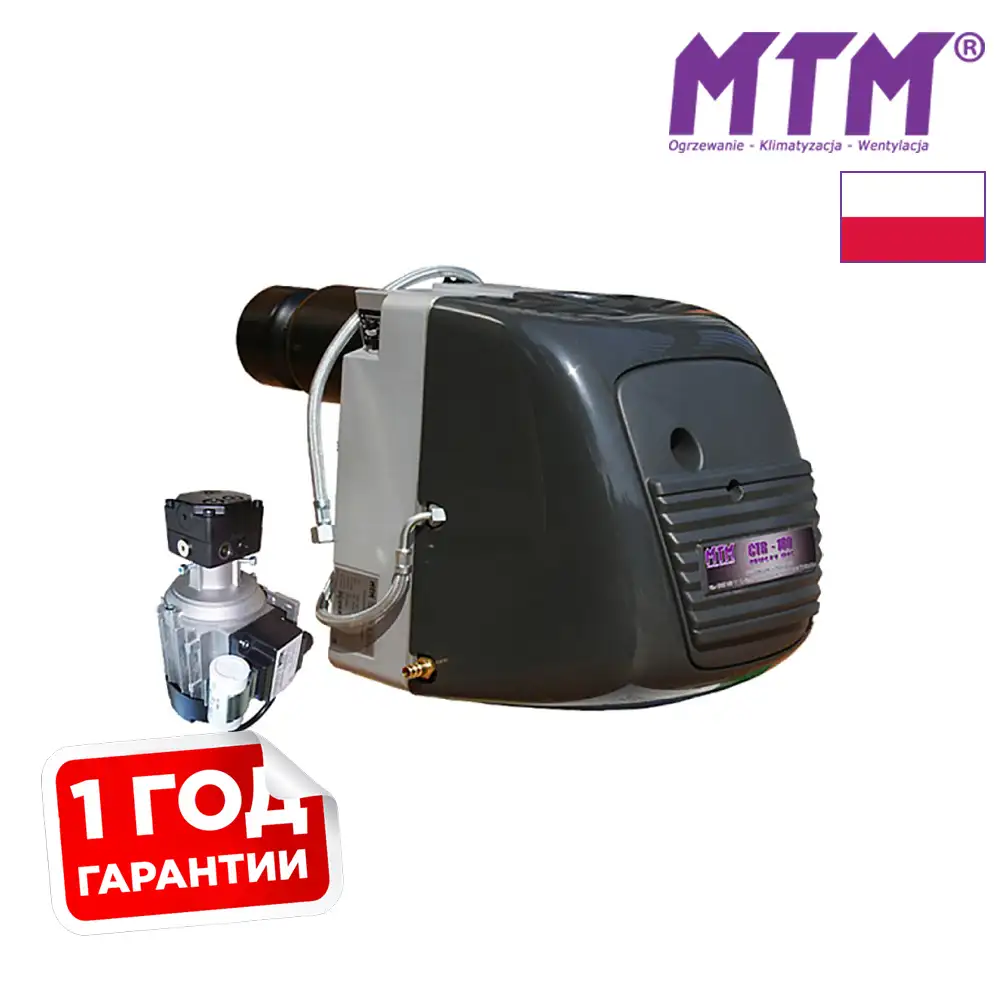

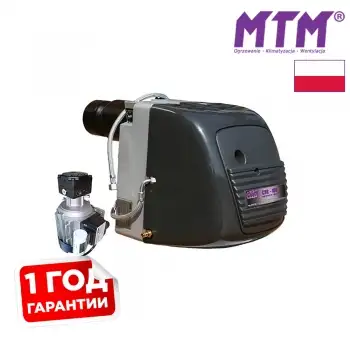

Масляний пальник MTM CTB 180

Пальник MTM моделі CTB 180 виготовляється потужністю від 80 до 220 кВт, а також являється пальником дуже високого класу. Даний пальник призначений для спалювання різних видів палива:

• рослинне масло (біопаливо)
• рослинні зношенні масла (гастрономія)
• мінеральні масла (відпрацьовані моторні масла, трансмісійні, гідравлічні типу HBO I,II,III)
• мазути

Будова мультипаливного пальника MTM CTB

1. Редуктор тиску сплеску повітря
2. манометр
3. Манометр
4. З’єднувач DN
5. Розхідний бак
6. Підігрівач палива
7. Повітряний електромагнітний клапан
8. Регулювання вторинного повітря
9. Штепсельна вилка (євро)
10. Блок автоматичного управління ЛМО 14
11. Реле основного нагрівача
12. Маслопроводи (подача і зворот)
13. Термостати, направляючі нагрівачами і захистом приставок
14. Масляний насос
15. Двигун вентилятора

Компанія MTM являється виробником пальників, які належать до «топ класу». Пристрої цієї компанії протягом багатьох років користуються великим признанням серед своїх користувачів та компаній. Купляючи провірений продукт від компанії MTM Ви можете бути впевненні, що обладнання повністю провірене та побудоване на елементах ведучих компаній в області кліматичного обладнання.

Схема підключення однотрубного паливного насоса в пальнику MTM

1. Масляний насос
2. Фільтр тонкої очистки
3. З’єднувальні кромки (докупляються окремо)
4. Всмоктувальний поплавок з зворотний клапаном (не входить в комплект)
5. Пальник

Увага! При встановленні масляного фільтра зверніть увагу на витрати палива, позначеною стрілкою в верхній частині фільтра

Цикли роботи мульти-паливного пальника MTM

Фаза продування

• Електромагнітний клапан закритий, камера згорання продувається

Фаза загорання суміші

• Електромагнітний клапан відкривається, відбувається загорання повітряно-паливної суміші

Фаза роботи

• При запалюванні суміші, пальник працює до отримання сигналу про відключенні, при якому електромагнітний клапан повітря закривається

Всі пальники від виробника MTM мають декларації відповідності EC, а також були відмічені Європейський знаком CE. В ціну комплекту масляного пальника включені необхідні елементи такі як:

• вбудований паливний насос
• монтажний фланець
• гвинти кріплення фланця
• електричні проводи (вхід-вихід)
• отвір ЄВРО (Euro 7-pin)

Для закінчення запуску пальника потрібно придбати:

• Паливний бак
• Всмоктувальну корзину з масляним фільтром
• Гнучкий паливний шланг з внутрішнім діаметром 16 мм, які з’єднують бак з пальником
• Компресор для виробництва стиснутого повітря
• Димохід
• котел або обігрівач

Графік залежності витрат палива від тиску

Монтаж мульти-паливного пальника MTM CTB

Пальник повинен бути прикріплений до передньої панелі котла або нагрівача з допомогою монтажного фланця. Затягніть фланці з допомогою гвинтів на передній панелі, не забуваючи про прокладку. Вставне та закріпіть трубку пальника, повернувши верхню половину фланця. Кінець труби пальника повинен знаходитись всередині нагрівального пристрою.

Підключіть паливний шланг до ніпеля теплопроводу (випускна частина), підключіть гнучкий повітряний шланг, який розташований в нижній часті пальника. Монтаж пальника потрібно проводити як вказано на даному малюнку.

Розкапоква масляного пальника MTM

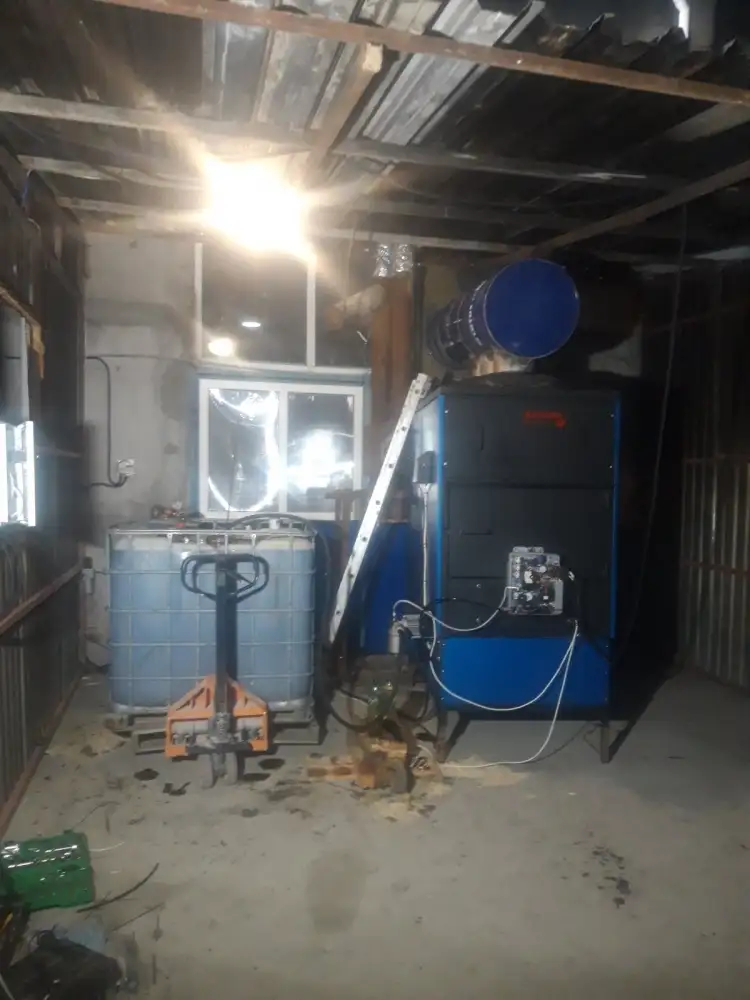

Відео роботи пальника MTM в теплогенераторі Airmax
